HS-Synthetikfasermatten können auch als Beutel oder mit Drahtrahmen gemäß Ihren Vorgaben gefertigt werden. Auch Lochung und/oder runde Filtermatten können geliefert werden.

Bitte nutzen Sie für Filterbeutel, Filtersäcke, Filterhauben oder Fancoilfilter unser Anfrageformblatt:

Anfrageformblatt

HS-Ring Pak Ringfilter werden zur Reinigung der Ansaugluft von Verbrennungsmotoren, Gebläsen und Kompressoren eingesetzt. Das Filtermedium besteht aus einem Naturfaser-Latex-Gemisch.

HS-Ringpak Filter werden gemäß Ihren Anforderungen hergestellt.

Anwendungsgebiete

Typ HS-Fibro

Die Filterbänder bestehen aus regellos gelagerten synthetischen Fasern unterschiedlicher Dicke, mit reinluftseitiger Verstärkung. Das Material ist schwer entflammbar imprägniert und nicht benetzt. Das HS-Fibro-Filterband ist auf eine Papprolle mit Aufsteckhülse gewickelt.

Der HS-AirCone eignet sich für alle Rohrfilteranwendungen mit Safe-Enden. Der Filter kann mit Hilfe eines T-Stückes einfach installiert und gewechselt werden. Durch die konische Form ist die Filterfläche ca. 5 mal größer als der reine Querschitt des Rohres. Im Vergleich zu einem Flachfilter (Filtermatte) erreicht der HS-AirCone daher einen deutlich geringeren Druckverlust sowie eine längere Lebensdauer.

HS-Z-Pak Filtermatten bestehen aus Zick-Zack gefalteten, eigensteifen Filtermedien welche durch thermoplastischen Abstandshalter distanziert und zu einem robusten Pack fixiert werden. HS-Z-Pak können als günstige Vor- und Hauptfilter gegen Grob- und Feinstaub eingesetzt werden. Ideal eignen sich HS-Z-Pak Faltmatten z.B. für Coalescing Aufgaben bei Gasturbinen oder im Bereich von Sanierungen wo aufgrund der hohen Staubbelastungen ein nahezu täglicher Filterwechsel erforderlich ist. HS-Z-Pak lassen sich gut mit höherwertingen Filtern kombinieren um deren Lebensdauer zu verlängern. Der Vorteil ist die geringere Druckdifferenz und das bessere Staubspeichervermögen im Vergleich zu planen Filtermatten und der deutlich geringere Preis im Vergleich zu Z-Filterzellen.

HS-Z-Pak sind in folgenden Abmessungen erhältlich:

• Höhe: 18 - 140 mm
• Breite: 200 - 1200 mm
• Länge: bis 1200 mm

Lieferbar in Filterklassen gem. EN779:2012:

• G3
• G4
• M5

Filtermatten können in nahezu beliebigen Abmessungen geliefert werden. Wir bieten einen ebenso flexiblen und günstigen Aufnahmerahmen für Filtermatten an.
Es stehen unterschiedliche Rahmenausführungen mit Bautiefen von 20 - 96 mm aus verz. Stahl, Aluminium und Polystyrol zur Verfügung.

Mittels unserer Textillaser können wir kostengünstig Sondergeometrien aus den meisten unserer Filtermedien konfektionieren. Dieses Verfahren kann bereits bei geringen Stückzahlen eingesetzt werden und selbst filigrane Konturen lassen sich i.d.R. problemlos erzeugen.

HS-Glasfasermatten: HS-Glas 1” und 2”
Diese Standard-Filtermatten eignen sich ideal für Klima- und Lüftungsanlagen. Sie bestehen aus elastischen Glasfasern, die an ihren Berührungspunkten mit einem plastischem Kleber versehen sind. Das flauschige Glasfasergespinst wird zur Reinluftseite dichter und feiner, wodurch eine abgestufte Tiefeneinspeicherung des Staubes und damit eine große Staubspeicherfähigkeit gewährleistet wird. Zur besseren Staubabscheidung und Staubbindung ist das Filtermedium ausreichend mit hygienisch einwandfreiem Staubbindemittel benetzt.

HS-Glasfasermatten: HS-Glas-C
Diese hochwertigen Filtermatten werden eingesetzt, wenn besonders hohe Ansprüche an die Luftreinheit gestellt werden, z.B. als Zuluftfilter für Spritzkabinen oder Trocknungsanlagen. Entsprechend der DIN 4012 ist dieses Material nicht brennbar. Die Filtermatte besteht aus feinsten Glasfasern, die in sich zu einem Vlies verfestigt und reinluftseitig verstärkt sind. Sie werden unbenetzt eingesetzt.

HS-Glasfasermatten: HS-PA
Diese Spezial-Filtermatte wird zur hochgradigen Abscheidung von Farbnebeln in den Abluftsystemen von Farbspritzräumen und -ständen sowie von Lackierkabinen eingesetzt. Die HS-Glasfasermatte HS-PA besteht aus einem unbenetzten, elastischen Glasfasergespinst, welches zur Reinluftseite dichter und feiner wird. Durch diese Medien-Struktur wird eine abgestufte Tiefenspeicherung der Farbnebel in der 50 mm dicken Filtermatte erreicht. So ist es möglich, unter optimalen Bedingungen mehr als 3500g Farbnebel je m² Filterfläche einzuspeichern. Die Filtermatte ist nicht brennbar entsprechend DIN 4102.

HS-Synthetikfasermatten für Klima- und Lüftungsanlagen als Wegwerf-Filter-Medium. Sie bestehen aus regellos gelagerten Wirrfasern unterschiedlicher Dicke, die in sich zu einem Vlies verfestigt sind. Die Verarbeitung feinster Fasern zu einem Filtermedium mit hoher Dichte gewährleistet einen gleichmäßig hohen Abscheidegrad. Nach Staubsättigung werden die HS-Synthetikfasermatten einfach durch neue ersetzt.

Lieferbar: Rollen 2 x 20 m und Zuschnitte in den gewünschten Abmessungen.

Regenerierbare HS-Synthetikfasermatten werden in Klima- sowie Lüftungsanlagen eingesetzt, wenn eine Reinigung und Wiederverwendung der Filtermatten erwünscht ist. Die HS-Synthetikfasermatten -regenerierbar- sind thermisch gebunden, sie bestehen aus regellos gelagerten synthetischen Wirrfasern unterschiedlicher Dicke. Die besondere Struktur der unbenetzten Filtermatten gewährleistet eine große Staubspeicherfähigkeit bei geringer Druckdifferenz. Nach Staubsättigung können die Filtermatten in einfacher Weise durch Ausblasen oder Auswaschen gereinigt werden und sind so recyclingfähig.

Lieferbar: Rollen 2 x 20 m und Zuschnitte in gewünschten Abmessungen.

Anwendungsgebiete

• Vorfilter bei der Ölnebel- und Ölrauchfiltration vor HEPA & Aktivkohlefilterstufen
• Ersatzfilter für Absolentfiltersysteme
• Drainagefilter für Rückgewinnung von Ölen und anderen Nebel- oder Dampfförmigen Filtraten
• Optional: in Bereichen mit EX-Schutzauflagen.

HS-Fogdrain Filter eignen sich für die Abscheidung von Nebel, Dämpfen sowie für die Filtration von feuchten Aerosolen und Stäuben. Diese entstehen z.B. beim Härten, Kaltziehen, Schleifen mit Öl, CNC Drehen, Warm- und Kaltpressen sowie beim Druckguss. HS-Fogdrain Filter sind selbstdrainierend, d.h. die aufgenommenen Öle bzw. Nebel kondensieren im Filtermedium und werden über die Schwerkraft wieder aus dem Filter geleitet. Das Filter muss daher entweder Vertikal durchströmt oder in einem Winkel <=45° montiert werden. Bei Bedarf erstellen wir Ihnen komplette Filtersysteme incl. Lüfter. HS-Fogdrain Filter werden bei Ölnebel und Ölrauchfiltration vor bzw. in Kombination mit HEPA und Aktivkohlefiltern eingesetzt. Aufgrund der drainierenden Eigenschaften können lange Standzeiten erreicht werden.

Je nach Anwendung können die Aerosole bzw. Öle über Auffangsysteme gefiltert und wiederverwendet werden. HS-Fogdrain Filter werden zudem passend für Absolent Filteranlagen (z.B. ODF 1000 bzw. ODF 2000) geliefert.

Anwendungsgebiete

• Nachfilterstufe zu Metallgestrickfiltern
• Stoppt Fettdämpfe
• ideal als Vorfilter zur Ölnelbelabscheidung
• für lange Standzeiten bei massivem Staubaufkommen

HS-Pak 55 PA sind speziell für die Filtration bei hoher Konzentration von Luftverunreinigungen mit klebrigen oder verstopfenden Eigenschaften konzipiert. Besonders geeignet ist HS-Pak 55 PA als Nachfilterstufe für Küchenabluftsysteme oder bei großem Schwerstaubaufkommen. Bei verstärktem Grobstaubaufkommen mit wenig Öl- oder Fettanteilen kann auch die Grobstaubvariante HS-Pak 35 PA eingesetzt werden.

Die Kombination von verschiedener Filtermedien in einem Filter bietet den Vorteil einer erheblichen Platzersparnis überall dort, wo Vor- und Nachfilter nicht als getrennte Stufen eingesetzt werden können.

Der Filtereinsatz ist wie ein Taschenfilter ausgeführt. Als Filtermedium wird ein höchst progressiv aufgebautes Kompositmedium eingesetzt. Durch den speziellen Aufbau des Filtermediums kann wesentlich mehr Staub in der Tiefe des Mediums eingelagert werden als bei herkommlichen Taschenfiltern. Dies ermöglich auch erheblich längere Standzeiten bei Problemprozessen.

HS-Fettfangfilter sind für den Einsatz im Küchenbereich konzipiert.

Bei der Zubereitung von Speisen werden Fette verwendet bzw. freigesetzt. Diese Fette werden in hohen Anteilen vom Wasserdampf aufgenommen. Wenn dieser fetthaltige Dampf über die Metallfilter abgesaugt wird, so kondensiert das Speisefett an dem Drahtgestrick (große Kühlflächen) in den Metallfilterzellen.

Die Filterzellen bestehen aus einem Aluminium-Metalldraht, der zu einem festen Gestrick zusammengeflochten ist. Dieses Geflecht ermöglicht eine große Kühlfläche bei relativ geringem Luftwiderstand.

Das Metallgestrick ist mit einem stabilen Blechrahmen aus Aluminium umgeben und wird zwischen zwei Deckgittern fest fixiert. Der Abscheidegrad beträgt je nach Ausführung und Dicke des Metallgestrickes 90 - 99 %.

Die Metallgestrickfilter können in beliebigen Abmessungen gefertigt werden. Eine einfache Reinigung ist in den meisten Spülmaschinen möglich.

Die Fettfangfilter können aus verzinktem Stahlblech, Aluminium oder Edelstahl gefertigt werden.

HS-Vorfilterzelle: Vorfilter in Kanalfilteranlagen (z.B. HS-S041) in den Klassen G4 und M5. Die Vorfilterzellen sind speziell für den kontaminationsfreien Filterwechsel konzipiert. Die Zellen sind vollständig Veraschbar und ermöglichen so eine einfache Entsorgung.

Für besonders hohe Ansprüche an die Luftreinheit kommen HS-Spezial-Filterzellen zur Verwendung. Sie wurden speziell konzipiert für den Einsatz in Farbspritzräumen, Lackierkabinen und Trocknungsanlagen. Die HS-Spezial-Filterzellen Typ HS-GTU, -GTB und -GTA bestehen aus mehreren feinsten homogenen Glasfaservliesen mit reinluftseitiger Verstärkung. Sie sind nicht brennbar gemäß DIN 4102.

Die HS-Spezial-Filterzellen Typ HS-GT-1000 und -GTF-1000 bestehen aus mehreren feinsten Chemiefaservliesen mit reinluftseitiger Verstärkung. Sie sind selbsterlöschend gemäß DIN 53 438. Die Einfassung der Filterschichten ist den jeweiligen Aufnahmerahmen angepaßt und besteht aus:

Typ HS-GTU und HS-GT-1000 einem steifen Kartonrahmen

Typ HS-GTB und HS-GTF-1000 einem elastischen Papprahmen

Typ HS-GTA einer Aluminium-Streckmetall-Abdeckung

Robuster Feinstaubfilter für Bautiefen 48 [mm] und 96 [mm]. Ideal für die Nachrüstung bzw. Austausch von Z-Line Filterzellen in hygienerelevanten Bereichen gem. VDI 6022 oder feinstaubbelasteten Zonen.

Als robuste Fein- und Feinststaubfilter werden HS-Beta-Pak überall dort eingesetzt, wo Feinstäube und Partikel aus Zu- oder Abluft entfernt werden müssen.

HS-Beta Pak werden aus plissierten, hochfesten und vollständig abriebfreien Glasfasermedien hergestellt.

Diese Filtermedien bieten aufgrund rein mechanischer Filtereffekte den Vorteil eines wesentlich höheren Anfangswirkungsgrades. Dieser liegt ca. 40% über dem, von elektrostatisch wirkenden Polypropylenfaserfiltern.

Thermoplastische Abstandshalter sorgen für enorme Integrität sowie gleichmäßige Faltengeometrien. HS-Beta Pak sind mit einem robusten Strangprofilrahmen aus Polystyrol ausgerüstet. Damit bietet HS-Beta Pak eine optimale Stabilität und erfüllen auch höchste Hygieneansprüche. Der Kunststoffrahmen ermöglicht die vollständige Veraschbarkeit des Filters und garantiert eine einfache Entsorgung.

HS-Beta Pak sind echte "Platzsparer" bei Planung und Umrüstung von Klima- und Lüftungsanlagen.

Diese Kompakten Filterzellen dienen als Vorfilter im lüftungs- und klimatechnischen Bereich und bieten optimale Filtration bei minimalen Abmessungen. HS-Alpha Pak zeichnen sich durch die kompakte Bauweise mit Bautiefen von 48 bzw. 96 [mm] aus und bieten hervorragende Staubspeicherfähigkeit, maximale Filterfläche sowie VDI 6022 Konformität. Lieferbar in den Filterklassen EN779:G4 und M5. HS-Alpha sind mit einem robusten Strangprofilrahmen aus Polystyrol ausgerüstet. Damit bieten diese Filtertypen eine optimale Stabilität und erfüllen auch höchste Hygieneansprüche. Die Entsorgung nach Gebrauch ist einfach, da diese Filter vollständig veraschbar sind.
Das hochwertige Synthetikvlies bietet eine verbesserte Tiefenfiltration gegenüber ähnlichen Fabrikaten und ist zu eigensteifen Falten verarbeitet welche zusätzlich durch Kunststoffstränge fixiert werden.

Deswegen bieten HS-Alpha Pak deutlich mehr Stabilität als vergleichbare Faltfilter. HS-Alpha Pak sind problemlos als Alternative zu Faltfilterfabrikaten anderer Hersteller einsetzbar.

für Klima- und Lüftungsanlagen. Sie bestehen aus gefalteten Vliesstoffen. Aufgrund modernster Filtermedien benötigen die Zellen keine Stützgitter und sind aufgrund des Verzichts auf Metall vollständig veraschbar. Das Filtermedium ist mit einem stabilen Kartonrahmen eingefaßt. HS-Kunstfaserzellen sind in allen Standardgrößen und auch in Sondergrößen lieferbar.

Aus Stabilitätsgründen sollte jedoch eine Seitenlänge nicht länger als 610mm sein. Der Typ HS-Z-100 kann auch mit einer Filtermatte HS-Glas 2" geliefert werden, wenn eine Vorabscheidung gefordert wird.

für Klima- und Lüftungsanlagen. Sie bestehen aus elastischen Glasfasern, die zu einem flauschigen Glasfasergespinst verarbeitet sind. Eingefaßt ist das Filtermedium mit einem stabilen Kartonrahmen. Zur besseren Staubabscheidung und Staubbindung ist das Filtermedium ausreichend mit einem Staubbindemittel benetzt. HS-Glasfaserzellen sind in allen Standardgrößen und auch in Sondergrößen lieferbar.

Anwendungsgebiete

• Nachfilterstufe (Taschenfilter / Beutelfilter) zu Metallgestrickfiltern
• Stoppt Fettdämpfe
• ideal als Vorfilter zur Ölnelbelabscheidung
• für lange Standzeiten bei massivem Staubaufkommen

HS-Pak 55 PA Taschenfilter sind speziell für die Filtration bei hoher Konzentration von Luftverunreinigungen mit klebrigen oder verstopfenden Eigenschaften konzipiert. Besonders geeignet sind HS-Pak 55 PA Taschenfilter als Nachfilterstufe für Küchenabluftsysteme oder bei großem Schwerstaubaufkommen. Bei verstärktem Grobstaubaufkommen mit wenig Öl- oder Fettanteilen kann auch die Grobstaubvariante HS-Pak 35 PA eingesetzt werden.

Die Kombination von verschiedener Filtermedien in einem Filter bietet den Vorteil einer erheblichen Platzersparnis überall dort, wo Vor- und Nachfilter nicht als getrennte Stufen eingesetzt werden können.

Der Filtereinsatz ist wie ein Taschenfilter ausgeführt. Als Filtermedium wird ein höchst progressiv aufgebautes Kompositmedium eingesetzt. Durch den speziellen Aufbau des Filtermediums kann wesentlich mehr Staub in der Tiefe des Mediums eingelagert werden als bei herkommlichen Taschenfiltern. Dies ermöglich auch erheblich längere Standzeiten bei Problemprozessen.

Bei diesen hochwertigen HS- Taschenfiltern sorgen parallele Abstandsnähte über die gesamte Taschenlänge für eine gleichmäßige Luftführung durch das Filter, so daß die Filtertaschen in der gesamten Tiefe mit Staub beladen werden. Fortschrittliche synthetische Filtermedien mit Wellenstruktur ermöglichen verlässlich hohe Abscheideleistungen und bieten ein herrausragendes Preis- / Leistungsverhältnis. HS-Pak 88 bieten in der Standardversion ein sehr hohes Staubspeichervermögen. Dank des effizienten Filtermediums kann bei Bedarf die Taschenanzahl zwecks kostenoptimierung reduziert werden, ohne dass die Abscheideleistung sich nennenswert reduziert.

Bei Standardgrößen werden HS-Taschenfilter für die optimale Energieeffizienz immer mit aerodynamisch geformten Lufteinströmprofilen geliefert.

Das Filtermedium dieser Ttaschenfilter besteht aus feinen Synthetikfasern, welches zu keilförmigen Taschen vernäht ist. Diese Filter dienen als Vorabscheider für nachstehende
Filterstufen oder Hauptfilter bei industriellen Anwendungen.

Bei Standardgrößen werden HS-Taschenfilter für die optimale Energieeffizienz immer mit aerodynamisch geformten Lufteinströmprofilen geliefert.

Bei diesen Grobstaubfiltern sorgen in die Filtertaschen eingesetzte Abstandshalter für gleichmäßige Luftführung durch das Filter, so daß die Taschen in der gesamten Tiefe mit Staub beladen werden. Das Filtermedium ist progressiv aufgebaut. Daraus ergeben sich lange Standzeiten bei geringen Energiekosten. Der Abscheidegrad der Filter ist auch bei schwankenden und unterschiedlichen Luftleistungen konstant. Die Filtertaschen stehen eigensteif im Luftstrom und brauchen nicht befestigt werden. Um auch bei Übergrößen eine gute Stabilität zu gewährleisten, werden die Rahmenecken der Stirnrahmen mit Winkeleinlagen verstärkt. Die Filter können auf Wunsch in einer 100% veraschbaren Variante mit Kunststoffrahmen gefertigt werden.

Bei Standardgrößen werden HS-Taschenfilter für die optimale Energieeffizienz immer mit aerodynamisch geformten Lufteinströmprofilen geliefert.

Die Produktreihe HS-AirSynErgy ist eine Taschenfiltergeneration auf Synthetikbasis, welche sowohl bei der mechanischen Filtration als auch in Bezug auf die Standzeit sowie dem Energiesparpotential herkömmlichen Synthetik- und Glasfasertaschenfiltern weit überlegen ist.

Bei diesen hochwertigen HS- Taschenfiltern sorgen parallele Abstandsnähte über die gesamte Taschenlänge für eine gleichmäßige Luftführung durch das Filter, so daß die Filtertaschen in der gesamten Tiefe mit Staub beladen werden. Anders als bei üblichen Taschenfiltern bieten HS-AirSynErgy Filter durch ihre innere Wellenstruktur die doppelte aktive Filterfläche. Zusammen mit aerodynamischen Einströmprofilen erlaubt dies bis zu 35% geringere Druckdifferenz in der Anwendung. Damit lassen sich bis zu zu 1100 KW/h Betriebsenergie im Jahr einsparen (entspricht ca. 620 kg CO2 /p.a).

Die Medienstruktur mit der vergrößerten Fläche erlaubt eine deutliche effizientere Staubeinlagerung um bis zu 80%. Dies ermöglicht längere Einsatzzeiten, ohne Energieverbauchsnachteile im Vergleich zu normalen Taschenfiltern in Kauf nehmen zu müssen. HS-AirSynErgy benötigt keine elektrostatische Ladung für die normgerechte Funktion. Eine stetig steigende Effizienz über den gesamten Einsatzzeitraum ist gegeben. Der Filter erfüllt jederzeit die Forderungen der ISO 16890.

Gut zu erkennen: die Wellenstruktur des Filtermediums im Querschnitt bietet eine wesentlich größere Filterfläche auf gleichem Bauraum.

Die gestreckte Form eines Abschnittes verdeutlicht, dass im Filter mindestens die doppelte Fläche im Vergleich zu herkömmlichen Taschenfiltern steckt. Dies senkt die Druckdifferenz und erlaubt ein maximales Staubspeichervermögen.

Das Filtermedium der HS-AirSynErgy besteht wie bei allen unseren Taschenfiltern ausschließlich aus synthetischen Werkstoffen. Die Fasern sind flexibel und bruchsicher und ein unangenehmer und gesundheitsschädlicher Faseraustrag wie bei Glasfaserfiltern (z.B. beim Auspacken & Handling) ist völlig ausgeschlossen.

Bei Standardgrößen werden HS- Taschenfilter für die optimale Energieeffizienz immer mit aerodynamisch geformten Lufteinströmprofilen geliefert.

HS-V-Pak GT 90 Pulse Filter sind für die Aufrüstung bestehender Ansaugluftfilteranlagen konzipiert und für die Zuluftfiltration von Krafterzeugern wie Gasturbinen optimiert. Fortschrittliche Verarbeitungsmethoen ermöglichen es uns, die neueste Filtermediengeneration bei diesen Filtern einzusetzen. Der robuste Stahlrahmen ist durch Epoxidbeschichtung vor Korrosion geschützt. Das Filtermedium besteht aus vollsynthetischen bico-Medien, die keinerlei Zellulose enthalten, um eine maximale Feuchtigkeitsbeständigkeit, einen geringen Druckabfall, höchste Steifigkeit und eine überlegene Staubfreisetzung während der Pulsreinigung zu gewährleisten. Hierzu tragen auch die optimierte Faltengeometrie sowie gleichmäßig über die gesamte Tiefe des Filtermediums applizierte thermoplastischen  Abstandshalter bei. Dies ermöglicht ein perfektes Seitenverhältnis zwischen Falzeintritt und Faltentiefe und damit mehr Staubaufnahme und bessere Abreinigung. Dies senkt die Betriebsdruckdiferenz erheblich und steigert so den Wirkungsgrad des Gesamtsystems während die Betriebsenergiekosten signifikant sinken.

HS-Strongshield Filter bieten maximale Sicherheit bei anspruchsvollen Prozessen mit besonderen Risiken und Gefahrenpotentialen. Die wegweisende HS-Strongshield Filtertechnologie ermöglicht eine unerreichte Medienreissfestigkeit, die bis zu 400% über der gewöhnlicher Filter liegt. Anders als bei herkömmlichen Filtern ist das Filtermedium von HS-Strongshield Filtern durch robuste Schutzschichten aus Polyester an- und abströmseitig gepanzert. Hierdurch wird eine außergewöhnlich hohe Medienfestigkeit gewährleistet. HS-Strongshield bieten bei extremen Belastungen wie hoher Feuchte, Druckstößen oder bei Störfall-Versagen vorgeschalteter Filterstufen ein unübertroffenes Sicherheitsniveau. Das Filtermedium ist staubluftseitig elektrisch leitfähig, so dass sich keine zündfähigen Potentiale auf der Filteroberfläche bilden können. Daher eignen sich HS-Strongshield Filter ideal für den Einsatz in ATEX Bereichen. Dank der stabilen Medienstruktur kann auf Griff- oder Berstschutzgitter verzichtet werden.

Diese Filter sind abreinigbar (z.B. mittels Pulsejet).

HS-Makro FV-HT ermöglicht den sicheren Durchsatz großer Volumenströme im Hochtemperaturbereich. Anwendungen finden sich im Bereich von Trocknungsprozessen, Sterilisatoren sowie Gas- und Rauchabzügen. Die Filtermedien sind durch Glasfaserabstandshalter fixiert. Das Filtermedium ist zwischen Schutzgittern aus Edelstahl (1.4301) gelagert und zusätzlich durch eine Glasfaserschutzgaze geschützt. Je nach Bauweise werden bis zu 10 Medienpacks V-Förmig in einem Filter verbaut um die verbaute Filterfläche zu maximieren. Das Design erlaubt Betriebstemperaturen bis 350°C für HS-Makro FV-HT. Bei Bedarf können diese Filter auch ATEX konform ausgeführt werden. HS-Makro FV-HT sind mit Glasfaserpackungen versiegelt und deswegen vollständig Silikonfrei. Als Dichtung werden Glasfaserrundschnüre eingesetzt.

Diese Hochtemperaturfilter sind für Prozesszu- und -abluftanwendungen konzipiert und finden Anwendung z.B. im Bereich von Trockenöfen, Sterilisierungsanlagen, Heißgasabzügen. Bei diesen Filtertypen wird das plissierte Filtermedium durch Glasfaserabstandshalter fixiert. Das Filtermedium ist zwischen Schutzgittern aus Edelstahl (1.4301) gelagert und zusätzlich durch eine Glasfaserschutzgaze geschützt. Das Design erlaubt Betriebstemperaturen bis 350°C für HS-Makro F-HT. Bei Bedarf können diese Filter auch ATEX Konform ausgeführt werden. HS-Makro F-HT sind mit Glasfaserpackungen versiegelt und deswegen vollständig Silikonfrei.

Als Dichtung werden Rundschnüre aus Glasfasern eingesetzt.

HS-Makro werden als Vor- oder Hauptfilterstufe überall dort eingesetzt wo verhältnismäßig große und / oder variable Volumenströme benötigt werden. Zu den typischen Anwendungszwecken zählen unter anderem: Vorfilter für Schwebstofffilterstufen, Krankenhäuser, Prozeßluftfiltration in der Industrie, Rechenzentren u.v.m. Das hochwertige Filtermedium wird in enge Parallelfalten gelegt und mit Abstandshaltern aus gewellter Aluminiumfolie gleichmäßig fixiert.
Der Einsatz von profilierten Abstandshaltern mit beidseitig gebördelten Kanten gibt dem Filterpaket die maximale Festigkeit. Aluminiumabstandshalter ermöglichen Sonderoptionen wie z.B. Hochtemperatureinsatz (bis 350°C), Erdung für den EX-Schutz sowie höchste Berstbeständigkeit. HS-Makro Filter sind in der Standardausführung silikonfrei und erfüllen somit alle Ansprüche für die Oberflächentechnik. Unsere variablen Fertigungsmöglichkeiten erlauben es uns, HS-Makro für alle Standardrahmensysteme verschiedenster Hersteller zu liefern.
HS-Makro können auch als FDA konforme Variante gefertigt werden.

HS-Makro FV werden als Vor- oder Hauptfilterstufe überall dort eingesetzt wo höchste und variable Volumenströme bzw. sehr niedrige Druckdifferenzen benötigt werden. Zu den typischen Anwendungszwecken zählen unter anderem: Vorfilter für Schwebstofffilterstufen, Krankenhäuser, Prozeßluftfiltration in der Industrie, Rechenzentren u.v.m. Unsere variablen Fertigungsmöglichkeiten erlauben es uns, HS-Makro FV für alle Standardrahmensysteme verschiedenster Hersteller zu liefern. Bei den HS-Makro FV wird das Filtermedium in Minipleat-Technik gefaltet und mit thermoplastischen Abstandshaltern fixiert. Die einzelnen Filterpakete werden V-Förmig im Filtergehäuse eingesetzt. Dies ermöglicht maximale Filterflächen bei kleinen Baugrößen. In der Ausführung HS-Makro FV-T können diese Filter bis zu einer Temperatur von 120°C betrieben werden.

HS-Makro F, sind robuste Feinststaubfilter und werden als Vor- oder Hauptfilterstufe überall dort eingesetzt wo verhältnismäßig große und / oder variable Volumenströme benötigt werden. Zu den typischen Anwendungszwecken zählen unter anderem: Vorfilter für Schwebstofffilterstufen, Krankenhäuser, Prozeßluftfiltration in der Industrie, Rechenzentren u.v.m.. In der Ausführung HS-Makro F-T können diese Filter bis zu einer Temperatur von 120°C betrieben werden.
HS-Luftfilterbau bietet Ihnen selbstverständlich ebenfalls passende Kanalfiltergehäuse und Montagesysteme für die Erstausrüstung an. Eine mäßige Erhöhung des Volumenstromes im Verhältnis zum Nennvolumenstrom, hat dabei praktisch keinen Einfluss auf den Abscheidegrad. Bei geringeren Volumenströmen nimmt der Abscheidegrad zu.

Schlankes und umweltgerechtes Design für hohe Leistungen.

Volumenströme bis 3400 [m³/h] bei einer Einbautiefe von nur 100 [mm] bzw. 150 [mm]! HS-ECO Pak finden als Feinstaubfilter in Klima- und Lüftungsanlagen ihren Einsatz. Sie werden als Vor- oder Hauptfilter eingesetzt, zur Abscheidung von Schwebstoffen bzw. toxischen Stäuben, sowie Aerosolen aus der Zu- oder Abluft.

HS-ECO Pak passen in alle gängigen Aufnahmerahmen für Taschenfilter verschiedener Hersteller. Als Filtermedium werden hochwertige, ultrafeine Glasfaserpapiere mit unterschiedlichen Abscheidegraden eingesetzt. Die Abstandshalter zwischen den einzelnen enggepackten Falten bestehen aus Kunststoffäden, um gleichmäßige Abstände zu garantieren. Der Filterrahmen besteht aus extrudierten Kunststoffprofilem, dadurch ist das Filter korrosionsbeständig, mikrobiologisch intert, komplett veraschbar und einfach zu entsorgen.

Die Konstruktion gewährleistet eine hervorragende Stabilität. Das Filtermedium ist wasserbeständig und eignet sich auch für Volumenströme mit hoher Luftfeuchte. Ein vorübergehender Anstieg des Durchflußwiderstandes bei hoher Feuchte ist normal. Bei Abnahme der Feuchte geht der Widerstand zurück. HS-ECO Pak können staub- oder reinluftseitig eingebaut werden.

Durch ihre äußerst geringe Einbautiefe sparen HS-ECO Pak verhältnismässig viel Platz in neu zu erstellenden Anlagen.

Robuster Feinstaubfilter für Bautiefen 48 [mm] und 96 [mm]. Ideal für die Nachrüstung bzw. Austausch von Z-Line Filterzellen in hygienerelevanten Bereichen gem. VDI 6022 oder feinstaubbelasteten Zonen.

Als robuste Fein- und Feinststaubfilter werden HS-Beta-Pak überall dort eingesetzt, wo Feinstäube und Partikel aus Zu- oder Abluft entfernt werden müssen.

HS-Beta Pak werden aus plissierten, hochfesten und vollständig abriebfreien Glasfasermedien hergestellt.

Diese Filtermedien bieten aufgrund rein mechanischer Filtereffekte den Vorteil eines wesentlich höheren Anfangswirkungsgrades. Dieser liegt ca. 40% über dem, von elektrostatisch wirkenden Polypropylenfaserfiltern.

Thermoplastische Abstandshalter sorgen für enorme Integrität sowie gleichmäßige Faltengeometrien. HS-Beta Pak sind mit einem robusten Strangprofilrahmen aus Polystyrol ausgerüstet. Damit bietet HS-Beta Pak eine optimale Stabilität und erfüllen auch höchste Hygieneansprüche. Der Kunststoffrahmen ermöglicht die vollständige Veraschbarkeit des Filters und garantiert eine einfache Entsorgung.

HS-Beta Pak sind echte "Platzsparer" bei Planung und Umrüstung von Klima- und Lüftungsanlagen.

HS-Deka Pak Kompaktfilter bieten aufgrund der größeren Bautiefe von 420 mm die doppelte Filterfläche im Vergleich zu herkömmlichen Filtertypen.Dies erlaubt bei Anwendungsbereichen wie Turbomaschinen, Prozessluft, Klimaanlagen oder Absaugungen maximale Volumenströme und wesentlich längere Standzeiten. Auch ergibt sich die Möglichkeit von deutlich geringerem Energieverbrauch als bei anderen Filtertypen zu profitieren. Insbesondere bei begrenztem Platzangebot lassen sich auch schwierige Aufgaben mit HS-Deka Pak lösen, da im Verhältnis zur Bewältigung des Volumenstromes weniger Baugruppen erforderlich werden. HS-Deka Pak eignen sich hervorragend als Vor- oder Hauptfilter, zur Abscheidung von Feinstäuben sowie Aerosolen aus der Zu- und Abluft. Für Einsätze in rauen Betriebsumgebungen mit hohen Luftfeuchten wie z.B. im Offshorebereich lässt sich der Filter mit synthetischen Filtermedien ausrüsten, welche auch bei vollständiger Durchfeuchtung nicht an Reißfestigkeit und Stabilität einbüßen. Der robuste Kunststoffrahmen ist korrosionsfrei und ermöglicht eine problemlose Entsorgung, da das Filter vollständig veraschbar ist.

HS-Mikro Pak 4V PPE bietet eine beeindruckende Leistung dank der Verwendung neuester, energieeffizienter Filtermedien, die durch unser innovatives Faltierzentrum in eine perfekte Faltengeometrie gebracht werden. Dies gewährleistet einen minimalen Konstruktionswiderstand. Das revolutionäre Nanofaserfiltermedium ist in Nanostrukturen progressiv aufgebaut und bietet bei Standardabmessungen Staubspeicherkapazitäten von bis zu >1,1 kg, das bis zum Doppelten der üblichen Staubbeladung für Kompaktfilter reicht. Gleichzeitig zeichnet es sich durch eine unvergleichlich geringe Betriebsdruckdifferenz aus. Dadurch liegt der Betriebsenergiebedarf des HS-Mikro Pak 4V PPE um 25% unter dem Energieklassifizierungswert für die Energieklasse A+, und das bei nur 650 kWh/a. Das Filtermedium ist äußerst robust, reißfest und vollständig nässebeständig. Daher eignet sich HS-Mikro Pak 4V PPE nicht nur zur Realisierung erheblicher Energieeinsparpotenziale in RLT-Anlagen, sondern auch besonders für Prozessluftanwendungen, einschließlich Krafterzeugern wie Gasturbinen und Verdichtern, sowie für Offshore-Anwendungen. Es entspricht den Anforderungen der VDI 6022. Dank der extrem niedrigen Betriebsdrücke und des hohen Staubspeichervermögens ist es je nach Anwendung möglich, die Wartungsintervalle deutlich zu verlängern.

Der vollsynthetische Aufbau des Filters, dessen rein mechanische Wirksamkeit und der Verzicht auf Glasfasermedien eröffnet neue Möglichkeiten. Glasfasermedien enthalten Acrylbinder. Diese sind hydrophil, so dass Feuchte in reinen Glasfaserfiltern zum expandieren des Filtermediums führt, was zum einen die Reißfestigkeit bei Nässe stark reduziert und zum anderen die Druckdifferenz ansteigen lässt. Bei HS-Mikro Pak PPE gibt es diese Effekte nicht. Das Filtermedium ist unter allen Bedingungen reißfest so dass bei normalen Anwendungen und selbst bei Gasturbinen unter schwierigen Arbeitsbedingungen (Nebel) oder anderen Krafterzeugern kein Griff- resp. Berstschutz erforderlich ist. Auch in Bereichen die z.B. unter die EG 1935/2004 Richtlinie fallen, sind diese Filter aufgrund der Auswahl der Werkstoffe sowie dem vollständigen Verzicht auf Glasfasern und anderen Gefahrstoffen besonders geeignet und entsprechend zertifiziert.

HS-Mikro Pak 4V ECONERGY sind die nachhaltigere Alternative für alle RLT- und Kraftanlagen. Die großen Filterflächen aus energiesparendem Filtermedium bieten geringe Anfangsdrücke und ein, für Kompaktfilter, herausragendes Staubspeichervermögen. Damit lassen sich die Energieeinsparpotenziale in den betreffenden Prozessen nutzen, um die CO₂ Bilanz zu verbessern. Die Kunststoffkomponenten von HS-Mikro Pak 4V ECONERGY bestehen bis zu 60% aus nachwachsenden Rohstoffen, um auch die CO2 Bilanz dieses Verbrauchsproduktes zu verbessern. Anders als bei anderen ressourcenschonenden Kompaktfilterlösungen bestehen bei HS-Mikro Pak ECONERGY keine Risiken bezüglich des Wirkungsgrades bzw. der Dichtigkeit. Der robuste Kunststoffrahmen ist korrosionsfrei und ermöglicht eine problemlose Entsorgung, denn der Filter ist vollständig veraschbar und wird im Zuge der Müllverbrennung 90% weniger fossiles CO₂ emittieren.
Der Filter entspricht den Anforderungen der VDI 6022. Optional können HS-Mikro Pak 4V ECONERGY mit fortschrittlichen Synthetikfiltermedien ausgerüstet werden.

Für Anwendungen mit höchsten Ansprüchen kann das Filter reinluftseitig mit Berstschutzgittern verstärkt werden. HS-Mikro Pak 4V - ECONERGY passen in alle gängigen Aufnahmerahmen für Taschenfilter verschiedener Hersteller.

HS-Mikro Pak 4V Kompaktilter dienen als Vor- und Hauptfilter wenn hohe Volumenströme und hohe Anfangsefzienz gefordert sind. Diese Filter bieten mehr Filterläche als der klassiche HS-Mikro Pak und können deswegen ein höheres Staubspeichervermögen bzw. längere Standzeiten erreichen. Dank der aerodynamisch günstig geformten Einströmprofile bieten diese Filter deutlich geringere Anfangsdrücke als vergleichbare Filter anderer Hersteller. Der robuste Kunststoffrahmen ist korrosionsfrei und ermöglicht eine problemlose Entsorgung - der Filter ist vollständig veraschbar.

Für Anwendungen mit höchsten Ansprüchen kann das Filter reinluftseitig mit Berstschutzgittern verstärkt werden. HS-Mikro Pak 4V passen in alle gängigen Aufnahmerahmen für Taschenfilter verschiedener Hersteller.

Leistungsstarke Kompaktfilter, lieferbar in drei Filterklassen.

Volumenströme bis 5000 [m³/h] bei einer Einbautiefe von nur 292[mm]. HS-Mikro Pak finden als Feinstaubfilter in Klima-, Lüftungs- und Turbinenanlagen ihren Einsatz. Sie werden als Vor- oder Hauptfilter eingesetzt, zur Abscheidung von Schwebstoffen bzw. toxischen Stäuben, sowie Aerosolen aus der Zu- oder Abluft, insbesondere dann, wenn große Volumenströme und lange Standzeiten gefordert werden.

HS-Mikro Pak passen in alle gängigen Aufnahmerahmen für Taschenfilter verschiedener Hersteller. Als Filtermedium werden hochwertige, ultrafeine Glasfaserpapiere mit unterschiedlichen Abscheidegraden eingesetzt. Die Abstandshalter zwischen den einzelnen enggepackten Falten bestehen aus Kunststoffäden, um gleichmäßige Abstände zu garantieren. Der Filterrahmen besteht aus Kunststoff, dadurch ist das Filter komplett veraschbar.

Die Konstruktion gewährleistet eine hohe Stabilität, Korrosionserscheinungen sind ausgeschlossen. Das Filtermedium ist wasserbeständig und eignet sich auch für Volumenströme mit hoher Luftfeuchte. Ein vorübergehender Anstieg des Durchflußwiderstandes bei hoher Feuchte ist normal. Bei Abnahme der Feuchte geht der Widerstand zurück. HS-Mikro Pak können staub- oder reinluftseitig eingebaut werden.
Durch ihre geringe Einbautiefe sparen HS-Mikro Pak Platz in neu zu erstellenden Anlagen.

Anwendung finden HS-V-Pak vorwiegend im Komfortklimabereich, in der chemischen und pharmazeutischen Industrie sowie zur Absaugung an Arbeitsplätzen und Reinen Werkbänken.

Aufgrund der kompakten Bauweise eignen sich HS-V-Pak vor allem bei räumlich beengten Bedingungen oder in Mobilen Systemen. Als Filtermedien kommen sowohl Glasfasermedien als auch optional synthetische Medien zum Einsatz.

Das Filter ist für eine einfache Entsorgung konzipiert und kann dank der vollständig metallfreien Konstruktion nach Gebrauch einer Verbrennung zugeführt werden.

Standardabmessung: 86,5x202x600 mm.

HS-Strongshield Filter bieten maximale Sicherheit bei anspruchsvollen Prozessen mit besonderen Risiken und Gefahrenpotentialen. Die wegweisende HS-Strongshield Filtertechnologie ermöglicht eine unerreichte Medienreissfestigkeit, die bis zu 400% über der gewöhnlicher Filter liegt. Anders als bei herkömmlichen Filtern ist das Filtermedium von HS-Strongshield Filtern durch robuste Schutzschichten aus Polyester an- und abströmseitig gepanzert. Hierdurch wird eine außergewöhnlich hohe Medienfestigkeit gewährleistet. HS-Strongshield bieten bei extremen Belastungen wie hoher Feuchte, Druckstößen oder bei Störfall-Versagen vorgeschalteter Filterstufen ein unübertroffenes Sicherheitsniveau. Das Filtermedium ist staubluftseitig elektrisch leitfähig, so dass sich keine zündfähigen Potentiale auf der Filteroberfläche bilden können. Daher eignen sich HS-Strongshield Filter ideal für den Einsatz in ATEX Bereichen. Dank der stabilen Medienstruktur kann auf Griff- oder Berstschutzgitter verzichtet werden.

Diese Filter sind abreinigbar (z.B. mittels Pulsejet).

HS-Mikroseal JG-S können vielfältig überall dort eingesetzt werden, wo kleinste Baugrößen bei moderaten Volumenströmen gefragt sind. Die Filterpatronen benötigen keine eigenes Aufnahmegehäuse und kann bei übliche Leitungen und Behältern mit 1"-Gewinde bequem eingeschraubt werden. Anders als bei der JG variant ist der Korpus der JG-S Baureihe geschlossen und Gasdicht bis +-300 mbar. Somit können HS-Mikroseal JG-S auch in Rohrleitungen integriert werden.

Zu den vielfältigen Anwendungsmöglichkeiten zählt im Wesentlichen der Einsatz als Druckentlastungsfilter bei sicherheitsrelevanten Filteranlagen (z.B. HS-S041, HS-Securesorb) oder zur kontrollierten Niveauregulierung bei Druckleitungen und Behältern.

Standardausführung:  Filterklasse H13 gem. EN 1822, Rahmen aus Edelstahl 1.4301, 1" Gewinde aus Messing

HS-Mikroseal JG können vielfältig überall dort eingesetz werden, wo kleinste Baugrößen bei moderaten Volumenströmen gefragt sind. Die Filterpatronen benötigen keine eigenes Aufnahmegehäuse und kann bei übliche Leitungen und Behältern mit 1"-Gewinde bequem eingeschraubt werden. Das Filtermedium ist durch ein korrosionsbeständigen Edelstahlrahmen sicher vor Umgebungseinflüssen geschützt.
Zu den vielfältigen Anwendungsmöglichkeiten zählt im Wesentlichen der Einsatz als Druckentlastungsfilter bei sicherheitsrelevanten Filteranlagen (z.B. HS-S041, HS-Securesorb) oder zur kontrollierten Niveauregulierung bei Druckleitungen und Behältern.

Standardausführung:  Filterklasse H13 gem. EN 1822, Rahmen aus Edelstahl 1.4301, 1" Gewinde aus Messing

HS-Deka Pak SFV eignen sich als Hauptfilterstufe für höhere Volumenströme bei höchster Abscheideleistung. HS-DekaPak SFV finden als Schwebstoffilter in der Nachrüstung von Bestandsanlagen bei industriellen Prozessen (z.B. Lebensmittelverarbeitung) ihren Einsatz. Die V-förmige Anordung der Filterpakete erlaubt eine vergleichsweise große Filterfläche. Die Bautiefe von 420 mm ermöglicht maximale Filterflächen. Hierdurch lassen sich geringe Druckdifferenzen erreichen. Der robuste, korrosionsbeständige und vollständig metallfreie Rahmen emöglicht eine einfache Entsorgung, da das Filter komplett veraschbar ist. HS-Deka Pak SFV sind sehr gut zur Nachrüstung höherer Filterklassen bei bestehenden Anlagen geeignet. Insbesondere durch die großen Filterflächen und daher niedrigen Anfangsdrücke spart dies ggf. die Nachrüstung teurer Ventilatoren.

Standardausführung: Filterklasse H13 (HS-Deka Pak SFV) bzw. E11 (HS-Deka RFV) gem. EN 1822, Kunststoffrahmen aus Polystyrol, umlaufender, einseitiger 25 mm Flansch

Optionen: geschäumte Dichtung auf dem umlaufenden Flansch, Berstschutzgitter

HS-Deka Pak SFV bzw. HS-Deka Pak RFV sind temperaturbeständig bis ca. 65°C / beständig bei rel. Luftfeuchte bis 100 %.

HS-Mikro Pak SFV eignen sich ideal als Hauptfilterstufe wenn hohe Volumenströme und maximal Abscheideleistung gefordert sind. HS-Mikro Pak SFV finden als Schwebstoffilter bei industriellen Prozessen (z.B. Sicherheitsstufe hinter oder als Ölnebelabscheidung) ihren Einsatz. Die V-förmige Anordung der Filterpakete erlaubt eine vergleichsweise große Filterfläche. Der robuste, korrosionsbeständige und vollständig metallfreie Rahmen emöglicht eine einfache Entsorgung, da das Filter komplett veraschbar ist. HS-Mikro Pak SFV können auch zur Nachrüstung höherer Filterklassen bei bestehenden Anlagen dienen.

Standardausführung: Filterklasse H13 (HS-Mikro Pak SFV) bzw. E11 (HS-Mikro RFV) gem. EN 1822, Kunststoffrahmen aus Polystyrol, umlaufender, einseitiger 25 mm Flansch

Optionen: geschäumte Dichtung auf dem umlaufenden Flansch, Berstschutzgitter

HS-Mikro Pak SFV bzw. HS-Mikro Pak RFV sind temperaturbeständig bis ca. 65°C / beständig bei rel. Luftfeuchte bis 100 %.

Filterelemente mit plissierten Mikroglasfasermedien und thermoplastischen Abstandshaltern. Die Filterpakete sind V-förmig angeordnet, um eine höhere Filterfläche und damit höhere Volumenströme bei geringstmöglichen Druckdifferenzen zu erreichen. Vielseitig einsetzbar, für Prozessschutz in Industrie und Technik sowie für Steril- und Reinraumumgebungen. Diese Filter sind quasi metallfrei und somit komplett veraschbar.

Standardausführung: Filterklasse H13 (HS-Mikro SFV) bzw. E11 (HS-Mikro RFV) gem. EN 1822, MDF-Rahmen und geschäumte, geschlossenporige Dichtung.

Optionen: Metallrahmen, Spezialdichtungen, div. Filterklassen (E11 - H14), Griffschutz, Handgriffe etc. möglich

HS-Mikro SFV bzw. HS-Mikro RFV sind temperaturbeständig bis ca. 65°C / beständig bei rel. Luftfeuchte bis 100 %.

Filterelemente mit Mikroglasfasermedien und Abstandshaltern aus gewelltem Aluminium. Vielseitig einsetzbar für Prozesschutz in Industrie und Technik. Der Einsatz von Aluminiumabstandshaltern ermöglicht Optionen wie z.B.: abreinigbare Filtermedien für bis zu 10.000 Reinigungszyklen oder elektrische Erdung für EX-Schutz.

Standardausführung: Filterklasse H13 (HS-Mikro S) bzw. E11 (HS-Mikro R) gem. EN 1822, MDF-Rahmen und geschäumte, geschlossenporige Dichtung.

Optionen: Metallrahmen, Spezialdichtungen, div. Filterklassen (E11 - U15), Griffschutz, Handgriffe, Erdung, Flansche, abreinigbare Filtermedien, Hochtemperaturfilter (bis 250°C), etc. möglich

HS-Mikro S bzw. HS-Mikro R sind temperaturbeständig bis ca. 120°C bzw. 250°C / beständig bei rel. Luftfeuchte bis 100 %.

Filterelemente mit plissierten Mikroglasfasermedien und thermoplastischen Abstandshaltern. Vielseitig einsetzbar für Prozessschutz in Industrie und Technik sowie für Steril- und Reinraumumgebungen. Durch die spezielle Faltengeometrie und Einsatz von thermoplastischen Abstandshaltern wird eine höhere effektive Filterfläche erreicht als bei herkömmlichen Schwebstoffiltern. Diese Filter sind quasi metallfrei und somit vollständig veraschbar.

Standardausführung: Filterklasse H13 (HS-Mikro SF) bzw. E11 (HS-Mikro RF) gem. EN 1822, MDF-Rahmen und geschäumte, geschlossenporige Dichtung.

Optionen: Metallrahmen, Spezialdichtungen, div. Filterklassen (E11 - U16), Griffschutz, Handgriffe, Flansche etc. möglich

HS-Mikro SF bzw. HS-Makro RF sind temperaturbeständig bis ca. 65°C beständig bei rel. Luftfeuchte bis 100 %.

Diese Schwebstoffilterelemente sind für höchste Ansprüche im Bereich der Rein- bzw. Steriraumtechnik sowie reinen Werkbänken und OP-Decken konzipiert. Die Filterelemente bestehen aus plissierten Mikroglasfasermedien mit thermoplastischen Abstandshaltern. Der Rahmen besteht aus stabilem stranggepresstem Aluminium. Die optimale Faltengeometrie garantiert einen laminaren Luftstrom im Arbeitsbereich, ohne dass sog. "Laminatoren" Verwendung finden müssen.

Standardausführung: Filterklasse H14 (HS-Mikro SF-AL) bzw. E11 (HS-Mikro RF-AL) gem. EN 1822, elox. Aluminiumrahmen (30 - 150 mm) und geschäumte, geschlossenporige Dichtung sowie einseitiger pulverbeschichteter Griffschutz.

Optionen: Spezialdichtungen, div. Filterklassen (E11 - U17), beids. Griffschutz, Geldichtung, etc.

HS-Mikro SF-AL bzw. HS-Mikro RF-AL sind temperaturbeständig bis ca. 65°C / beständig bei rel. Luftfeuchte bis 100 %.

Anwendung finden HS-V-Pak RFV bzw. HS-V-Pak SFV vorwiegend im der chemischen und pharmazeutischen Industrie sowie zur Absaugung an Arbeitsplätzen und Reinen Werkbänken.

Aufgrund der kompakten Bauweise eignen sich HS-V-Pak vor allem bei räumlich beengten Bedingungen oder in Mobilen Systemen. Als Filtermedien kommen sowohl Glasfasermedien als auch optional synthetische Medien (z.B. PTFE Membran) zum Einsatz.

Das Filter ist für eine einfache Entsorgung konzipiert und kann dank der vollständig metallfreien Konstruktion nach Gebrauch einer Verbrennung zugeführt werden.

Standardabmessung: 86,5x202x600 mm.

Standardausführung: Filterklasse H13 - H14 (HS-V-Pak SFV) bzw. E11 (HS-V-RFV) gem. EN 1822, Kunststoffrahmen aus Polystyrol

Optionen: geschäumte Dichtung auf dem Anströmrahmen, Berstschutzgitter

HS-V-Pak SFV bzw. HS-V-Pak RFV sind temperaturbeständig bis ca. 65°C / beständig bei rel. Luftfeuchte bis 100 %.

HS-Amosorb ist speziell für die Filtration von Ammoniak aus Luftströmen entwickelt. Dieser Filtertyp bietet eine ca. 5-fach höhere Effektivität gegenüber gasförmigem Ammoniak als vergleichbare, auf Aktivkohle basierende Lösungen. Bedingt durch die Konstruktion erreicht HS-Amosorb eine ca. 60-90% geringere Arbeitsdruckdifferenz als Aktivkohlelösungen mit ähnlicher Baugröße. Neben diesen Vorteilen ist HS-Amosorb auch sehr Volumenstromtolerant - auch bei 30% Überlastbetrieb!

HS-Amosorb erreicht seine herausragende Effizienz durch den Einsatz von Mikroionentauschern, welche auf ein Trägervlies laminiert sind. Die chemische Reaktion des Ammoniakgases mit den Ionentauschern ist spontan. Insofern spielt die scheinbare Kontaktzeit des Gases mit dem Filtermedium eine untergeordnete Rolle.

HS-Luftfilterbau bietet mobile Filteranlagen mit HS-Amosorb Filtern an, welche für die Anforderungen der Wartung von Anlagen mit Ammoniakkältemitteln konstruiert sind.

HS-Carbopad Filtereinsätze werden bei speziellen Lüftungsgeräten in der Klimaaufbereitung z.B. von Museumsluft eigesetzt. Die Filterpads bestehen aus synthetischem Filtervlies, welches die Aktivkohlekammern sicher umhüllt. Es werden verschiedene Kohlen zu Bestückung angeboten. Die Kohleaussrüstung zur Reduktion von SO₂ Konzentrationen in der Zuluft ist gängiger Anwendungsfall der HS-Carbopads.

HS-Carbopanel PB Filter werden für die Filtration von Gerüchen, Kohlenwasserstoffverbindungen (VOC's) oder anderen gasförmigen bzw. molekularen Luftverunreinigungen verwendet. Das Design verbindet den Anspruch kleiner Baugrößen mit dem Vorteil der Adsorbtionsfähigkeit von Schüttkohle.HS-Carbopanel PB können den Bedürfnissen Ihrer Prozesse angepasst werden. Die Größe ist bis zu einer maximalen Kantenlänge von 650 mm variabel und die Aktvikohle kann entsprechend der Schadstoffspektren für die optimale Leistung gewählt werden.

HS-Carbopanel PB passen in gängige Taschenfilteraufnahmerahmen.

Ausführung:
Schüttkohle im verzinkten 25 mm Stahlblechrahmen eingekapselt. Spannelemente im Filter sorgen für ein bypassfreies Kohlebett.

HS-Kombi Filterzellen sind speziell für die Filtration bei Absaugungen von partikulären und gasförmigen Luftverunreinigungen ausgelegt. Durch die kompakte Kombination von Feinstaub- bzw. Schwebstoffiltern (HEPA) mit Aktivkohlefilterstufe(n) lassen sich auch komplexe Filtrationsprobleme auf kleinstem Raum lösen.

HS-Kombi Filterzellen werden z.B. in folgenden Bereichen eingesetzt:

• Löt- und Schweißrauchabsaugung (z.B. für Purex™-Absaug-Systeme)
• Kabinenfilter für Deponie-Fahrzeuge
• Absaugfilter in medizinischen Bereichen (z.B. für Laser Skalpell)
• Adsorbtion von Colofonium-Dämpfen

Ausführung:
HS-Kombi Filterzellen werden entprechend der Kundenvorgaben entwickelt um den individuellen Forderungen des Einsatzzweckes gerecht zu werden. Bitte wenden Sie sich bei Bedarf an unseren Vertrieb.

HS-Carbo Pak² FAK vereint die Partikelfilterleistung eines Taschenfilters mit der Fähigkeit gasförmige Luftverunreinigungen (z.B. Gerüche von Tabakrauch, Schadgaskonzentrationen vom Stadtverkehr usw.) sicher zu adsorbieren. Die Standardausführung bietet eine Kombination aus EN779:2002 F7 und ca. 7Kg. Aktivkohle. HS-Carbo Pak² FAK bieten sich als Nachrüstung für bestehende Taschenfilteranlagen an. Der Kompaktfilterrahmen gewährleistet einen problemlosen Austausch bei allen Anlagen gängiger Hersteller.

Ausführung:
HS-Carbo Pak² AK und HS-Carbo Pak² FAK bestehen aus einem korrosionsbeständigem Kunststoffrahmen mit 6/8 Filterpaketen. Der umlaufende 25 mm Flansch ermöglicht den Einsatz bei Standardaufnahmerahmen. Die Druckdifferenzen sind quasi Analog zu Taschenfiltern.

Das HS-Carbo Pak Filter wird eingesetzt zur Adsorbtion von störenden Geruchsstoffen und geringen Schadstoffkonzentrationen gasförmiger und gesundheitsschädlicher Luftverunreinigungen, wie sie z.B. in der Stadtluft vorkommen (Stickoxide, Ozon, Kohlenwasserstoffe etc.). Aber auch für Küchengerüche, Tabakgerüche, Kosmetika, Körpergerüche und ähnliche Luftverunreinigungen. Einsatzorte sind insbesondere Zuluftanlagen bei belasteter Aussenluft aber auch Abluftanlagen mit vergleichsweise geringen Schadstoffkonzentrationen.

Ausführung:
HS-Carbo Pak bestehen aus einem korrosionsbeständigem Kunststoffrahmen mit 6 Aktivkohleplatten. Der umlaufende 25 mm Flansch ermöglicht den Einsatz bei Standardaufnahmerahmen. Aufgrund der geringen Druckdifferenz kann dieses Filter problemlos bei bestehenden Partikelfilteranlagen nachgerüstet werden.

Die Aktivkohle-Plattenzelle wird eingesetzt zur Adsorbtion von störenden Geruchsstoffen wie z. B. Küchengerüche, Tabakgerüche, Kosmetika, Körpergerüche u.a.m., aber auch zur Adsorbtion von gasförmigen Verunreinigungen, vornehmlich Kohlenwasserstoffe. Einsatzorte sind lüftungstechnische Zu- und Abluftanlagen.

Ausführung
HS-Aktivkohle-Plattenzellen bestehen aus dem Zellenrahmen mit eingearbeiteten Kunststoffführungen zur V-förmigen Anordnung der 18 Aktivkohleplatten.

Die Aktivkohle-Wechselzelle findet ihren Einsatz bei der hochgradigen Adsorbtion von gasförmigen und geruchsintensiven Schadstoff-Belastungen aus lüftungstechnischen Zu- und Abluftanlagen. Besonders geeignet ist die Zelle zur Abscheidung von radioaktivem Jod und Jodverbindungen sowie im kerntechnischen Einsatz und bei der Vernichtung von Kampfstoffen.

Ausführung:
Die kompakte Wechselzelle ist gefertigt aus Edelstahl Werkstoff 1.4301. Die 50 mm Aktivkohleschicht wird aus eingeschweißten und genau fixierten Lochblechen gebildet. Arretiert wird die verdichtete Aktivkohle mit Schwundausgleichselementen, die ständig die Aktivkohle auf Druckspannung halten. Es ist somit ausgeschlossen, daß sich Leckströme bilden können.Über den leicht abzunehmenden Deckel ist die verbrauchte Aktivkohle einfach zu entfernen und durch neue zu ersetzen. Die Regeneration kann auch in unserem Hause erfolgen.

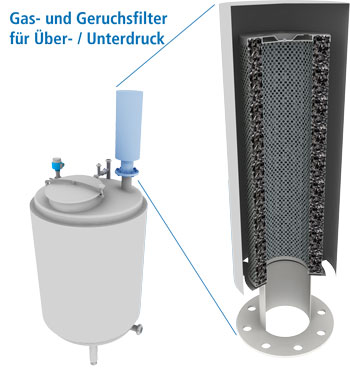

Der HS-AKP Tankaufsatz ist speziell für den Anwendungsfall der Tank Be- und Entlüftung konzipiert. Leicht flüchtige Tankinhalte können bei Füllstandsänderungen freigesetzt werden. Diese gasförmigen Luftverunreinigungen werden als  Geruchs- und/oder Gefahrstoffbelastung zum Umweltproblem und müssen zurückgehalten werden. In der Regel können zu diesem Zweck eine bzw. mehrere Aktivkohlepatronen Typ HS-AKP 26 als Filter eingesetzt werden. Mittels des HS-AKP Tankaufsatz können Aktivkohlepatronen direkt mit dem Flanschaufsatz von Revisions- oder Tankentlüftungsöffnungen verbunden werden. Das System kann auch an Rohrleitungen geflanscht oder mit Zwischengehäuse in Rohrleitungen eingesetzt werden.

Der Tankaufsatz lässt sich bequem bei bestehenden Systemen nachrüsten und sorgt nachhaltig für Ihre Sicherheit am Arbeitsplatz.

Vorteile & Optionen:

• Filtersystem für Gerüche und Schadgase (z.b. Schweröldämpfe) etc.
• Tankaufsatz & Patronen sind Korrosionsbeständig (Edelstahl 1.4301)
• Flansche und Bohrungen werden Ihren Vorgaben angepasst
• verschiedene Aktivkohlen für diverse Anwendungsfälle stehen zur Auswahl
• optionaler Vorfiltermantel zur Verlängerung der Standzeit
• optionaler Wetterschutz für Außenaufstellung

Technische Daten:
Länge:410 mm
Durchmesser:160 mm
Nennvolumenstrom:200 m³/h
Druckdifferenz: 170 Pa
Aktivkohlevolumen: 6,4 Liter

HS-AKP 35 ist speziell für die Geruchsbeseitigung im Gastronomiebereich und Anwendungen mit erhöhter Standzeitanforderung konzipiert. Es können verschiedene Adsorbtionsmittel für Physi- und Chemiesorbtion eingesetzt werden. Auch für Spezialbereiche für die Abluftfiltration von Gefahrstoffen ist diese Patrone geeignet.
HS-AKP 35 passen problemlos in bestehende Gastronomiefilteranlagen.

Technische Daten:
Länge:453 mm
Durchmesser:145 mm
Nennvolumenstrom:150 m³/h
Druckdifferenz: 170 Pa
Aktivkohlevolumen: 4,5 Liter

Standardkohle:
Typ: Kokosnußschale
Körnung: 3 - 4 mm
Schüttdichte: 0,46 kg/l
Oberfläche: 1300 m²/gr
Aktivkohleschicht:26 mm

Die Aktivkohlepatronen werden zur Adsorbtion von gasförmigen und geruchsintensiven Emissionen in lüftungstechnischen Zu- und Abluftanlagen eingesetzt. Eine Grundeinheit besteht aus einem Grundrahmen Gr. 610 x 610 mm und 16 Aktivkohle-Patronen. Je nach Volumenstrom können mehrere Einheiten zu einer Filterwand montiert werden. Die Grundeinheiten werden aus verzinktem Stahlblech oder aus Edelstahl gefertigt. Die Aktivkohlepatronen können bei uns im Hause regeneriert werden.
Weitere Informationen über variierende Abmessungen (z.B.: 630 mm Länge mit einem Kohlevolumen von 6,3 ltr) oder Befüllung mit Spezialkohlen erhalten Sie auf Anfrage.

HS-Clean Pro ist ein chemisorbtives Granulat, welches als Substitut oder Ergänzung HS-Aktivkohlen eingesetzt werden kann.

HS-Clean Pro bietet hervorragende Adsorbtionseigenschaften gegenüber vielen organischen Gasen. Der Einsatz empfiehlt sich ergänzend zu Aktivkohlen in Bereichen wo z.B. H₂S, SO₂ oder organische und geruchsintensive Stoffe, z.B. Aminosäuren sowie Formaldehyd aus Luftströmen entfernt werden müssen.

HS-Clean Pro besteht aus aktiviertem hochporösem Aluminiumoxid welches mit Kaliumpermanganat (KMNO₄) zu 4%, 8% oder 12% imprägniert ist. Das Kaliumpermanagnat dient als Oxidationsmittel zur Zerstörung und Umwandlung der Problemstoffe.

Einsatzmöglichkeiten bieten sich u.A. in Patronen (HS-AKP26) oder Wechselzellen mit Schüttbett (HS-A053).

Die HS-Vario CAT Silo wurde speziell für den Einsatz auf Silodächern entwickelt. Das kompakte Filtergehäuse schützt zuverlässig vor dem Eintrag oder Austrag unerwünschter Partikel und Gase beim Be- und Entlüften des Silos. Die Silo-Filterlösung arbeitet passiv – also ohne Lüfter. Optional kann das System mit Ventilatoren zur aktiven Entlüftung ausgestattet werden.

Typische Einsatzbereiche:

• Siloentlüftung bei pneumatischer Befüllung
• Siloentstaubung beim Leersaugen oder Druckausgleich
• Schutzfilter gegen Staub, Feinstaub, Sporen, Schadgase und Gerüche
• Anwendungen in der Futtermittel-, Lebensmittel-, Chemie- und Baustoffindustrie

Technische Highlights:

• Robuste Industriequalität aus verzinktem Stahl oder Edelstahl
• Modulares Filtersystem für Partikel- und/oder Gasphasenfiltration
• Einfache Wartung durch frontseitigen Zugang
• Passiv oder mit Lüftermodul lieferbar
• Für unterschiedliche Volumenströme und Anschlussgrößen verfügbar

Die HS-Vario CAT Silo ist die ideale Lösung, wenn kompakte Filtertechnik für Silos gesucht wird – sei es zur Siloentlüftung, oder als Schutzfilter für sensible Schüttgüter. Maßgeschneiderte Varianten auf Anfrage.

HS-Rohrleitungsfilter sind insbesondere für geringe Volumeströme bei begrenzten Platzverhältnisse geeignet. Hauptanwendungsgebiet ist die Filtration von Stäuben, Partikeln, Gerüchen und Schadgasen. Dieser Gehäusetyp besteht aus 1,5 mm geschweißtem Edelstahl (1.4301 wahlweise auch 1.4404 bzw. 14571). Diese Kompaktgehäuse können sowohl mit Aktivkohle-Patronen HS-AKP 26 von 250 bis 600 mm (HS-AKP-Zwischenrohradapter)  als auch HS-V-Pak (HS-V-P-Zwischenrohradapter) in diversen Filterklassen von Feinstaub- und Schwebstofffiltern bis Klasse EN 1822 H14 bestückt werden. Das System kann mittels Flanschverbindungen oder Schweißrohrstutzen bei bestehenden Systemen nachgerüstet werden und sorgt nachhaltig für eine effektive Geruchs- und Schadstoffbeseitigung in der Zu- und Abluft. Durch einen seitlich angebrachten Revisionsdeckel ist der Filterwechsel möglich ohne die Flansch- bzw. Rohrverbindungen zu lösen.

Beispiel: HS-Rohrleitungsfilter mit HS-V-Pak SFV H14 Filter

HS-Sandtrap Sandschutzfilter dienen als Vorabscheider von Sand und rieselfähigen Grobstäuben für nachgeschaltete Filterstufen und Lüftungssysteme. Diese Abscheider sind für Filtrationsaufgaben in Wüsten und in Gebieten mit starken Winden konzipiert. Sie verhindern das Eindringen von groben Partikeln aus der Luft in die Lüftungsanlage bzw. die vorzeitige Erschöpfung nachgeschalteter Filterstufen. Der Sand wird durch Öffnungen an der unteren Gitterseite in einen Auffangbehälter abgeführt. Bei der Montage ist deshalb auf die richtige Einbaulage zu achten.

Abscheideleistung:

• 80 % gegen Partikel und Sandkörner im Spektrum 20 - 50 µm
• 65 % gegen Partikel und Sandkörner im Spektrum  1 - 70 µm

Die Geometrie des Abscheidegitters ist mittels CFD Simulationen optimal auf den Einsatzzweck abgestimmt.




Es besteht wahlweise aus Aluminium oder Edelstahl 1.4301. Das Profilgehäuse wird aus verzinktem Stahlblech sowie extrudierten Aluminiumprofilen gefertigt.

HS-Securesorb Aktivkohleadsorber sind für die Filtration von großen Volumenströmen (5.000-15.000 m³/h) konzipiert. Eingesetzt werden HS-SecureSorb für die sichere Entfernung von gasförmigen und / oder toxischen Luftverunreinigungen. Das Gehäuse besteht aus Edelstahl 1.4301 oder höherwertig. Alle Filter können kontaminaitonsfrei mittels Safe Change (Bi-Bo, Bag-In-Bag-Out) gewechselt werden.

Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung. Die Aufnahme der Filter erfolgt in einem gasdicht geschweißten Rahmensystem aus Aluminiumprofilen. Auflagewinkel und eine Spindel-Anpreßvorrichtung gewähren einen exakten Sitz und eine einwandfreie Abdichtung der Filtereinsätze.

Safe Change (Bi-Bo, Bag-In-Bag-Out) Filtergehäuse aus gasdicht geschweißtem Stahlblech, lackiert oder aus Edelstahl. Zwei-Hebel-Anpreßvorrichtung aus Edelstahl mit Exenter und Blattfedern. Wahlweise ausgerüstet mit Dichtsitzprüfrille, Zwei-Rillen-Wartungsbord aus Aluminium, Übergangsstutzen und Fußgestell. Mehrstufige Ausführungen sind auch mit weiterem Zubehör und für EX-Schutzbereiche lieferbar.

Vielfältige Optionen sind möglich:

Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung, Anordnung rechts oder links bezogen auf die Luftrichtung. Das Filtermedium ist in V-förmig eingeschobenen Schnellwechselrahmen zwischen einem Stützgitter und zwei Andruckspangen fixiert. Es können auch Filterzellen eingesetzt werden.

Diese Komponente dient der Lufteinbringung von partikel- bzw. keimfreier Luft als turbulente Mischlüftung speziell im Bereich der Labor-, Krankenhaus- und Reinraumtechnik.
Die umlaufend geschlossene Zwischendeckenanbindung wird auf den bauseitigen Zwischendeckentyp (z.B. Paneelzwischendecke, Gipskartondecke, usw.) abgestimmt und dementsprechend flexibel gefertigt. Ebenso sind die Gehäusegrößen flexibel auf die weiteren Erfordernisse anpassbar. Das Gehäuse ist hochdicht, korrosionsbeständig und leicht zu dekontaminieren. Angeschweißte Haltelaschen ermöglichen die problemlose Montage an der Rohdecke.Die Sicherung des Auslasselementes erfolgt mittels der selbstzentrierenden Auslasshalterung, die für den Filterwechel bzw. Flächenabscannung leicht ausbaufähig ist. Der HS-Deckenauslass erfüllt die Forderungen gem. DIN 196, VDI 2083, EN 14644-1 sowie Reinräumen gem. 91/536/EWG-GMP.
Das Gehäuse ist vollständig dichtgeschweißt, so dass keine Vergussmassen (z.B. Silikone) eingesetz werden müssen.

Fertigungsoptionen:

• Erweiterte Prüfanschlussverbindung zum direkten Zugriff von der Raumseite
• Gehäuse als Ablufteinheit mit integriertem Feinstaubfilter
• Gehäuse mit ausbaufähigen Flusenabscheiderrahmen
• Lackierung in beliebigen RAL-Farbtönen

Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung, Anordnung rechts oder links bezogen auf die Luftrichtung. Durch die flache Bauweise von nur 180 mm ist das Gehäuse platzsparend. Die Aufnahme des Filtermediums erfolgt in einem herausziehbaren Schnellwechselrahmen mit Stützgitter und Andruckspangen. Es können auch Filterzellen eingesetzt werden.

Stabiles Rahmensystem für Wand- oder Geräteeinbau, bestehend aus gasdicht geschweißten Aluminiumprofilen. Die äußeren Rahmenteile aus Winkelprofilen bilden einen umlaufenden Einbaurahmen, der eine sichere Abdichtung mit dem Baukörper ermöglicht. Auflagewinkel und eine Spindelanpreßvorrichtung gewähren einen exakten Sitz und eine einwandfreie Abdichtung der Filtereinsätze.

Filterwand bestehend aus den Aufnahmerahmen, dem umlaufenden Einbaurahmen und (falls erforderlich) mit Versteifungsblechen. Montagematerial ist beigefügt. Bei dem Einsatz mit Filtermatten sind die Aufnahmerahmen mit Stützgitter und Andruckrahmen ausgerüstet. Werden Filterzellen eingesetzt, sind die Aufnahmerahmen mit einem Andruckwinkel versehen.

Stabiles Kanalgehäuse aus 1,5 mm verzinktem Stahlblech mit seitlicher Bedienungstür zum Filterwechsel. Anordnung der Tür wahlweise links oder rechts, bezogen auf die Luftrichtung. Der Gehäuserahmen mit den breiten Dichtflächen ist gleichzeitig Anschlussrahmen für Anschlussgeräte und Luftkanäle.

Neben den serienmäßig lieferbaren Größen können die Kanalgehäuse zur optimalen Anpassung an die Gegebenheiten am Einbauort, in jeder Gehäuseabmessung gefertigt werden. Die Aufnahme und Befestigung der Filter erfolgt über Aufnahmerahmen. Die Kanalgehäuse werden in allen Gerätegrößen komplett montiert geliefert. Bei größeren Volumenströmen werden zwei Geräte nebeneinander kombiniert. Die Anordnung der Bedienungstüren für den Filterwechsel erfolgt dann rechts und links.

Der umlaufende wahlweise 30, 40 oder 50 mm Anschlussflansch kann bauseits mit Bohrungen versehen werden, um problemlos an gängige Kanäle angeschlossen zu werden. Überdies sind beliebige Übergangsstücke, z.B. auf Rohrkanäle, möglich.

Filterwand bestehend aus den Aufnahmerahmen, dem umlaufenden Einbaurahmen und, falls erforderlich, mit Versteifungsblechen. Einbau für staub- und reinluftseitige Bedienung vorgesehen. Je nach Anforderungen werden Taschenfilter oder Mikropakfilter mit verschiedenen Abscheidegraden eingesetzt.

HS-4N Montagerahmen sind ideal für die Konstruktion von Filterwänden für hocheffiziente Filterstufen und zur Aufnhame von z.B. HEPA oder Kompaktfiltern geeignet. Die einzelnen Aufnahmerahmen können problemlos zu Filterwänden kombiniert werden. Spannelemente in den Ecken der Filterrahmen garantieren einen gleichmäßigen Druck auf das installierte Filter. Jeder Filterrahmen wird mit 4 Spannelementen ausgeliefert.Alle Schweißnähte sind zum Schutz vor Korrosion glasgeperlt.
Optional werden HS-4N-Rahmen mit einer Dichtsitzprüfeinrichtung versehen. Filter mit einer Dichtsitzprüfrillendichtung können einfach und sicher auf die bypassfreie Installation geprüft werden.

Verwindungsfreie Aufnahmerahmen aus verzinktem Stahlblech oder Edelstahl mit eingeklebter Dichtung. Die Filterelemente werden mittels einer Spannfeder sicher und zentriert angepresst. Die Rahmen sind vorgelocht und können paßgenau nach dem Baukastenprinzip zu einer Filterwand zusammengesetzt werden.

HS-HomeAir ist eine standardisierte, leicht zu installierende Upgradelösung für Wohngebäudelüftungen, die durch ein mehrstufiges Filtersystem eine maximale Luftqualität auf Reinraumniveau zur Verfügung stellt.

HS-HomeAir verfügt über eine intelligente Drucksteuerung, die bestehende Anlagen bei der Überwindung der Filterwiderstände unterstützt. Damit können, im Gegensatz zu den Bestandsanlagen, auch Filter mit höchsten Abscheideleistungen problemlos betrieben werden. HS-HomeAir liefert nur so viel Luft, wie die bestehende KWL-Anlage abfordert. Somit sind i.d.R. bei Installation keine Veränderungen der Einstellungen des bestehenden Systems vorzunehmen und der Energieverbrauch bleibt so niedrig wie möglich.
HS-HomeAir kann mit verschiedenen Filtertypen bestückt werden, um wahlweise perfekten Schutz vor Pollen, Gerüchen, Rauchen, Pestiziden bis hin zu chemischen oder sogar radiologischen Luftverunreinigungen bieten zu können. Die Anpressung und Abdichtung der Filter entspricht den Standards die zum Schutz von Gefahrstoffen angemessen sind. Die Auslegung der Filter lässt, bedingt durch die größeren Filterflächen, weit längere Standzeiten als bei den Bestandsfiltern zu.

HS-HomeAir bringt folgende Vorteile:

• deutliche höhere Filtereffizienzen gegenüber Feinstäuben und Partikeln (bis EN1822 Kl. H14)
• Filter deren Spezifikation auch der tatsächlichen Leistung entspricht,
• sichere Abdichtung der Filteraufnahme durch 4-Punkt Anpressung (keine billigen Einschubschienen, die Leckströmungen begünstigen).
• großzügig dimensionierte Filter für mehr Standzeit und Effizienz
• Vermeidung von Überströmungseffekten, da die Filter nicht wie so oft Zu- und Abluft gleichzeitig Filtern,
• es können leistungsstarke Aktivkohlefilter eingesetzt werden deren Abscheidung weit über die Diskriminierung von Gerüchen hinaus gehen

In der Standardausführung sind folgende Filterstufen vorgesehen:

• Vorfilter HS-Z-Filterzelle ISO Coarse 80%
• Feinstaubfilter HS-Beta Pak 85 ISO ePM1 70%
• Partikelfilter HS-Mikro SF-AL EN 1822 H13
• Aktivkohlefilter HS-Carbo Panel (gegen störende Gerüche in der Außenluft)

Das HS-Solid CAT Kanalgehäuse erfüllt Ihren Leistungsbedarf in allen Luftkanalsystemen mit höchsten Anforderungen an die Luftreinheit. Das modulare Konzept erlaubt kostengünstig die bedarfsgerechte Anpassung an Ihre Prozessbedingungen. Das Gehäuse kann von der einfachen einstufigen Zu- oder Abluftfiltration mit Feinstaub und HEPA Filtern bis zur mehrstufigen, sicherheitsrelevanten Komplettlösung inklusive regelbarem Lüfter eingesetzt werden.

HS-Solid CAT Gehäuse bestehen aus geschweißtem Edelstahl (1.4301 wahlweise auch 1.4404 bzw. 14571). HS-Solid CAT können mit Kombinationen von Grob- bzw. Feinstaub und/oder Schwebstoffiltern bis Klasse EN 1822 H14 bestückt werden. Auch die Aufnahme von Molekularfiltern ist vorgesehen. Die integrierten Filteraufnahmen sind passend für Filter aus dem HS-Luftfilterbau Filterprogramm und natürlich auch für Standardfilter anderer Hersteller.

Das HS-Vario CAT Programm ist die Lösung Ihrer Aufgabenstellung im Bereich der Luftreinhaltung. Universal lässt es sich den verschiedensten Anforderungen anpassen. Von der einfachen einstufigen Zu- oder Abluftfiltration mit Taschenfiltern bis zur mehrstufigen Komplettlösung inklusive regelbarem Lüfter. Das System wird im Modulbauverfahren aus speziell fürdie Klimatechnik entwickelten Aluminiumprofilen und stabilem verzinkten Stahlblech gefertigt. Das Profil bietet einen 30mm umlaufenden Rahmen der direkt zum Kanalanschluß oder zur Anbringung von Übergangsstücken mit Flansch oder Rohranschluß geeignet ist.

HS-Vario CAT sind maßgescheiderte Lösungen. Zur Unterstützung Ihrer Planungen haben wir hier einige gängige Konfigurationen aufgeführt und als 3D Step Modell verfügbar gemacht. Sie können die Dateien herunterladen und nach dem Entpacken in Ihre 3D Konstruktionen für Planungs- und Präsentationszwecke einbinden. Bitte beachten Sie, dass die Maße der Step-Daten nicht verbindlich sind. Im Auftragsfall erhalten Sie eine Freigabezeichnung zwecks Maßabstimmung.

Artikelnummer	Seitenansicht	3D Step Datei  Download	Größe	Filterstufen	Anschluss LE = Lufteintritt LA = Luftaustritt
72-VARIO-CAT-0000022			B= 670 mm, H= 670 mm, L= 800 mm  + Stutzen	16 x Aktivkohlepatrone HS-AKP 26	Stutzen  LE.: konisch auf NW2Stutzen  LA.: konisch auf NW
72-VARIO-CAT-0000032			B= 670 mm, H= 670 mm, L= 650 mm	1 x HS-Taschenfilter: Gr. 592 x 592 mm	Beidseitig über 30mm umlaufendes Rahmenprofil.2
72-VARIO-CAT-0000067			B= 670 mm, H= 670 mm, L= 800 mm + Stutzen	1. Stufe: 1 x HS-Taschen-/ Kompaktfilter:  Gr. 592 x 592 mm 2. Stufe: 1 x HS-Kompaktfilter: Gr. 287 x 592 mm	Stutzen LE.: konisch auf NW LA.: konisch auf NW
72-VARIO-CAT-0000069			B= 365 mm, H= 365 mm, L= 800 mm + Stutzen	1 x HS-Taschenfilter:  Gr. 287 x 287 mm	Stutzen  LE.: konisch auf NW LA.: konisch auf NW
72-VARIO-CAT-0000082			B= 365 mm, H= 670 mm, L= 800 mm + Stutzen	1 x Kompakt- od. Taschenfilter:  Gr. 592 x 287 mm	Stutzen LE.: konisch auf NW LA.: konisch auf NW
72-VARIO-CAT-0000103			B= 670 mm, H= 1280 mm, L= 800 mm + Stutzen	2 x HS-Taschenfilter:  Gr. 592 x 592 mm	Stutzen  LE.: konisch auf NW  LA.: konisch auf NW
72-VARIO-CAT-0000163			B= 670 mm, H= 670 mm, L= 1000 mm + Stutzen	1. Stufe: 1 x HS-Taschenfilter:  Gr. 592 x 592mm	Stutzen  LE.: konisch auf NW LA.: konisch auf NW

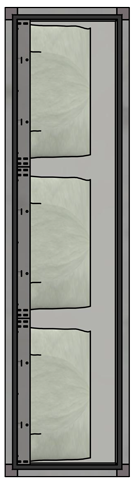

72-VARIO-CAT-0000703			B= 1890 mm, H= 1890 mm, L= 500 mm	9 x HS-Taschenfilter:  Gr. 592 x 592 mm	Beidseitig über 30mm  umlaufendes Rahmenprofil
72-VARIO-CAT-0000722			B= 1280 mm, H= 1280 mm, L= 1000 mm  + Stutzen	1. Stufe: 4 x HS-Taschen-/ Kompaktfilter:  Gr. 592x592 mm 2. Stufe: 4 x HS-Kompaktfilter: Gr. 592x592 mm	Stutzen LE.: konisch auf NW LA.: konisch auf NW
72-VARIO-CAT-0000732			B= 1890 mm, H= 1890 mm, L= 500 mm	9 x HS-Taschenfilter: Gr. 592 x 592 mm	LE: Griffschutz Stutzen LA.: konisch auf NW

HS-Airifyre 6000 ist ein mobiler Hochleistungsluftreiniger zur effektiven Abscheidung von Aerosolen, Partikeln, Stäuben und Mikroorganismen (z.B. Sars-Cov-2).  HS-Airifyre 6000 ist konzipiert um die Keimbelastung (Schimmelsporen, Bakterien oder Viren) bei Lebensmittelverarbeitungsprozessen zum Schutz von Gesundheit und Produkten drastisch zu minimieren. Ebenso kann HS-Airifyer 6000 in Industriebereichen zur Reduktion von Feinstäuben (z.B. Baustaub, Asbest, Pigmente, Verpackung, Papier, Holz- & Kunststoffbearbeitung) und Partikelfraktionen aus Rauchen (z.B. Schweißrauch, Tabak) sowie zur Filtration öliger Aerosole eingesetzt werden.

Das leicht zu desinfizierende besteht wahlweise aus pulverbeschichtetem Stahlblech oder Edelstahl 1.4301. Es bietet über die beiden Einströmzonen Raum für je zwei Filterstufen (ISO ePM1 70% und EN 1822 H14). Zudem erfüllt das Design die Hygieneanforderungen an raumlufttechnische Anlagen gemäß VDI 6022. Die LED-Signalanzeige zeigt den Arbeitszustand und den Beladungs-grad der Filter an.

Die beiden regelbaren EC-Lüfter liefern einen Gesamtvolumenstrom bis zu 6000 m³/h mit einer Filterleistung >99,995% @ MPPS (most penetrating particle size: ca. 0,1 - 0,3µm). Das bedeutet, dass Partikel <0,1 µm und >0,3µm mit weit höheren Wirkungsgraden abgeschieden werden. Dies schließt auch Sars-Cov-2 Viren ein. Das System bietet vier verschließbare Anschlüsse  Ø315 mm mit Jacob Bördel für die Luftverteilung.

Alle Bestandteile sind frei von Problemstoffen wie EDC‘s (Bisphenol-A), DEHP, DINP, DIDO und anderen Phtalaten sowie Formaldehyd.

HS-Airifyre 6000 wird steckerfertig geliefert und ist sofort einsatzbereit.

Wir sorgen auch für „frischen Antrieb". In unserem Produktsortiment führen wir auch Keil- und Antriebsriemen für Lüfter aller Art.
Bei Bedarf erstellen wir ihnen an ihrem Bedarf orientierte Angebote.

Wir führen BFM® Fittings für verschiedenste Hygieneprozesse. BFM® Fittings bieten einen patentierten Schnappmechanismus welcher 100% staubdichten Sitz ermöglicht. Das Besondere an BFM® Fittings ist, dass ein Wechsel und Entfernung der Verbindungselemente schnell und ohne Werkzeug möglich ist. Die oberen und unteren Federringe mit der integrierten Dichtung können einfach per Hand in die passenden Übergangsstücke eingerastet werden. Schnell, leicht und jederzeit mit perfektem Dichtsitz!

Vorher Schlauchschelle mit Textilübergang	Nachher BFM® Fitting mit Hygieneübergangsstück

Verschiedenste Optionen sind möglich:

Wir liefern:

• Messflüssigkeiten zum Nachfüllen von U- und Schrägrohrmanometern
• Anschlusschläuche für Druckmesseinrichtungen aus:

  • PE
  • PU
  • Neopren
  • Silikon
• Messnippel
• Verschlußklappen

Sie erhalten bei uns eine Vielzahl von Messeinrichtungen wie z.B.:

• Zeigermanometer,
• Schrägrohrmanometer,
• U-Rohrmanometer,
• digitale Druckdifferenzanzeigen,
• EX-Schutz konforme Apperaturen.

Bitte fragen Sie diese Teile direkt an.

Wartungsbeutel für den kontaminationsfreien Filterwechsel mit dem bewährtem Wechselsacksystem bieten wir Ihnen robuste, reissfeste Wartungssäcke aus PE sowie passende O-Ringe mit Lasche für die sichere Fixierung der Beutel.

Wenn die Wartung großer Filterbänke ansteht, können bei größeren Filtersystemen leicht 400 - 600 Sterngriffe zu lösen und selbstverständlich wieder festzuschrauben sein. Insbesondere unter Vollschutz ist diese Tätigkeit von Hand langwierig und körperlich Anstrengend. Wohl dem, der dann einen HS-X-Screw Akkuschrauber-Aufsatz hat. Damit geht die Schrauberei in einem Bruchteil der üblichen Zeit lässig und entspannt von der Hand.

Spätestens nach dem Erreichen der empfohlenen Enddruckdifferenz, ist ein Filterwechsel angeraten. Problematische und gefährliche Filtrate machen einen absolut kontaminationsfreien Wechsel zwingend erforderlich. Um einen solchen Filterwechsel sicher und einfach zu gestalten, empfehlen wir den Einsatz derAbschweißvorrichtung in Verbindung mit einem fahrbaren und in der Höhe verstellbaren HS-Wartungswagen.

Der HS-Differenzdruckmessumformer dient zur Messung von Differenzdrücken. Er erfasst den Differenz-, Über- und Unterdruck zwischen den zwei Druckeingängen und wandelt den Messwert in ein lineares oder radiziertes Ausgangssignal von 0(4)…20 mA bzw. 0…10 V um. So kann eine Aussage zum Beladungsgrad von Filtern getroffen und z.B. an eine Steuerung oder Leitstelle übertragen werden.
Dank der ATEX-Zulassung ist eine Verwendung in staubbelasteten und explosionsgefährdeten Umgebungen problemlos möglich.

Der Einsatz des HS-Dichtsitzprüfgerätes gewährleistet zusätzliche Sicherheit beim Filterwechsel. Filter mit einer entsprechenden Dichtsitzprüfrillendichtung können somit auf die korrekte und bypassfreie Fixierung geprüft werden.

Bei sicherheitsrelevanten Filtersystemen empfiehlt sich die Prüfung der Schwebstofffilter entweder im eingebauten Zustand oder unmittelbar vor dem Einbau. Neben dem üblichen Messverfahren mittels Partikelzählern besteht auch die Möglichkeit einen Ölfadentest zur Integritätsprüfung gemäß EN1822-4 unmittelbar vor dem Einbau durchzuführen.

HS-Luftfilterbau GmbH bietet ein mobiles und robustes Testsystem an, welches mit wenig Aufwand zuverlässige Ergebnisse liefert. Der HS-Fogtester besteht aus einem stabilen Edelstahlkorpus und einem einfach zu bedienenden Ölnebelgenerator welcher mit Parafinöl betrieben wird. Der Generator erzeugt einen Partikelnebel mit mehrheitlichem Korngrößenspektrum 0,2 - 0,5 µm welcher mittels Pressluft durch den Prüfling gedrückt wird. Mittels einer speziellen Lichtquelle können durchtretende Partikelströme schnell und einfach gegenüber der Kontrastfläche visualisiert werden. Damit lassen sich Leckagen an HEPA Filtern der Klassen EN1822 H13 und H14 rasch und sicher feststellen.

Filter niedriger Klassen z.B. Feinstaubfilter oder EPA Filter können aufgrund des hohen Druchlassgrades nicht getestet werden bzw. fallen automatisch durch. Für Klassen EN1822 U15 oder besser ist dieser Test nicht zulässig.

Das System ist im Gegensatz zu Partikelzählern sehr wartungsarm, unempflindlich und muss nicht kalibriert werden.

Der HS-Stechheber wird für die Probeentnahme von Aktivkohle- und anderern Sorbtionsmittelschüttbetten verwendet. Bei sicherheitsrelevanten Anwendungen wie z.B. bei der Abluftfiltration von radioaktiven oder hochtoxischen Gasen ist eine regelmäßige Laborüberwachung erforderlich. Der HS-Stechheber bestehend aus Edelstahl 1.4301 erlaubt ein Einstechen auch in fest verdichteten Schüttbetten. Er eignet sich daher hervorragend zur Probenahme von Pulvern, Granulaten und Bruchkohlen.

Manchmal sind die Dinge nicht so wie sie scheinen. Um bei Neutentwicklungen auf Kurs zu bleiben, nutzen wir CDF Simulationen. Unsere Erfahrung und Simulationsleistungen bieten wir Ihnen im Rahmen von gemeinsamen Entwicklungsprojekten von Filterlösungen an.

Beispiel Strömungs- und Partikelverteilungssimulation einer Sandfalle als Vorfilterstufe bei Korngröße 10 µm und 1,7 m/s Strömungsgeschwindigkeit:

Die HS-Luftfilterbau GmbH bietet Ihnen nicht nur die Lieferung von RLT- und Schwebstofffiltern, sondern auch den fachgerechten Einbau und die hygienische Abnahmeprüfung gemäß den gültigen Normen. Sie profitieren von individuellen Systemlösungen, kurzen Kommunikationswegen sowie von einem erfahrenen Serviceteam.

Unsere Serviceleistungen umfassen:

• Bestandsaufnahme und Dokumentation
• Festlegung von Filterklassen
• Beratung für energiesparende Produkte
• aufzeigen von Optimierungsmöglichkeiten bei RLT Anlagen
• Austausch von Filtern
• Instandsetzung der Filteraufnahme
• Instandsetzung der CG-Verteiler
• Wartung der SSF
• Technische sowie hygienische Abnahme gem. gültiger Normen
• Fachgerechte Entsorgung verbrauchter Filtermedien
• Filterlecktest & Dichtsitzprüfung
• Messung der Druckdifferenz
• Messung der Luftgeschwindigkeit
• Umfangreiche Dokumentation von Tätigkeiten und Messungen

Unsere Serviceleistungen können wir auch an Sonn- und Feiertagen erbringen. In Notfällen reagieren wir ‘Overnight’, um auch ungeplante Stillstandszeiten auf ein Minimum zu verkürzen oder knappe Stillstandszeiten für Wartungen auszunutzen. Hier spielen unsere Drei-Schicht Produktion und unser äußerst flexibles Wartungsteam zusammen, um Ihnen die bestmögliche Lösung anzubieten

Moderne Technologien schaffen neue Freiräume. Für die Herstellung von Vorserienprodukten sowie für Designstudien oder Einzelprodukten verfügen wir über modernste protoyping Verfahren. Innerhalb kürzester Zeit können wir Ihre Filterelemente modellieren und entsprechende Gehäuse zur Aufnahme von verschiedenen Filtermedien aus Kunststoff herstellen. Als Werkstoff dient PLA oder ABS. Das Verfahren eignet sich besonders für kleiner dimensionierte Filter in der Prozesslufttechnik sowie für die Gerätetechnik. Nutzen Sie unseren kostengünstigen Service für Ihre Serienentwicklung. Ganz gleich ob sie hexagonale Filterkassetten oder spezielle Filterpatronen im Sinn haben - wir machen's möglich.

Für die Auslegung und Konstruktion wenden Sie sich bitte an unsere Kundenberater.
